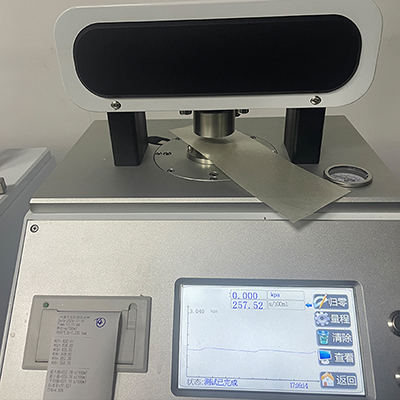

ANA-YS3000T炭纸压缩电阻率测试仪主要应用于测试质子交换膜燃料电池用炭纸、及双极板电阻特性测试和机械特性的核心设备，仪器由伺服电机驱动，实现无级变速加压，可实时监控压力、压强、厚度、电阻、电阻率等多参数曲线，适用于炭纸研发、来料检验、批次稳定性监控。
测试原理炭纸水平方向电阻率是表征炭纸水平方向上的电阻率分布情况的参数，用于评估炭纸的结构和性能。水平方向电阻率测试通常使用四端子法和四探针法进行测试。在测试时，样品需要放置在测量电极之间，施加一定的压力后进行测试。测试结果可以反映炭纸在水平方向上的电阻率和平面电阻。标准依据GB/T20042.6-2011质子交换膜燃料电池第6部分:双极板特性测试方法GB/T20042.7-2014质子交换膜燃料电池第7部分_炭纸特性测试方法CI876-2025质子交换膜燃料电池用炭纸GB/T24525-2009炭素材料电阻率测定方法GBT24521-2009焦炭电阻率测定方法产品特点1、14寸/10寸触摸屏显示，支持远程升级2、同时支持水平电阻测试(四探针法)和垂直电阻测试(2探针法)3、电阻率显示单位及电导率多种单位可选4、可对单点测试的试验结果进行打印5、测试过程全自动化，试验完成后自动复位技术参数试验量程：3000N/5.0mpa最大试样尺寸：260mm力值精度：±1%厚度精度：±1um加载方式：伺服电机-电动加载试验速度：1-200mm/min压板直径50–120mm镀金电极减少接触电阻保持时间：可设定负载设定：压力/压强可设定数据导出：可导出数据电子版人机界面：7inch触摸屏，带数据处理功能自动复位：试验完成后自动复原到初始位软件：R232电脑连接软件（选配）水平电阻电极：四探针间距2.0mm外形尺寸：420*400*500mm重 量：约42kg电阻仪恒流源：10uA,100uA,1mA,10mA,100mA,500mA,1A,5A,10A恒流源精度：±0.5%电压量程：2mV、20mV、200mV、2V电压精度：+0.1%测量范围：10-6--505Q分辨率：10-80测量精度：±0.5%显示方式：7寸触摸屏数据打印：微型打印机测量方式：1、测试方式:自动测试-启动后自动选择合适的恒流源2、手动测试:需要手动在触摸屏上选择指定的恒流源电流切换：电流正反自动换向，无需调整试样测试结果：电流正向电阻率，电流反向电阻率，自动计算平均值电压：220V/50HZ尺寸：380*410*200mm重量：25kg
