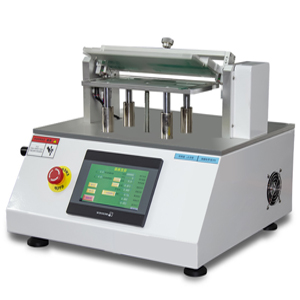

ANA-WJ180 FPC线材弯折试验机
上一个:YN-WFH203 暗箱式紫外分析仪 下一个:ANA-W403H氧气透过率测试仪
详情介绍

ANA-WJ180 FPC线材弯折试验机根据UL817、JIS等标准研发生产,用于软线元件和电源软线耐折叠断电性能测试与质量评估​,适用于电源线、柔性屏、铝箔片、薄膜以及其他片状材料耐折叠疲劳强度的仪器,其是将试品固定于夹具后施重,经弯曲到预定次数后,检测其断线率,或无法通电时机台自动停机,检视其总计弯曲次数。


依据标准


UL817、​GT-7077 GT-7165-P


产品特点


•   7.0in触屏显示中英文双语言自由切换;

•   仪配有多种折叠头及砝码,也可按需订制;

•   可设定横纵向,速度,角度、次数,张力大小可调;

•   断电时保存初始设置,测试完成自动复位;

•   紧急按钮,遇到突发情况可随时控制过程;

•   全自动测量,智能判断功能,断点自动停机保存数据,

•   独立吸通风散热系统,适合长期疲劳测试内部产生的热量;

•   可以连接电脑,自动绘制实时试验数据曲线图(选配);


技术参数


测量范围:0~999999

折叠角度:180°可调

折叠速度:0~200/min

张力调节:4.91N/9.82N/14.73N

标准上夹头:螺旋式锁紧夹具,带试样平行位

试样平行定位高度:16.0mm

下折叠夹头:张力变化不大于0.343N

下折叠头宽度为:0.1~200

折口半径:0.1mm

试样长度:≥240mm

折叠口夹缝的距离:0.25mm

人机界面:7.0inch彩色触摸屏/中英双系统


适用范围


铝箔铜箔:适用于一定铜箔、铝箔等材料的耐弯折性能测试

柔性线路板:各种fpc板,线路板的耐弯折性能测试
