YN-TQD03 微电脑透气度测定仪
上一个:MD-916 快速水分测定仪 下一个:YN-YS3000 微电脑环压强度测定仪
详情介绍

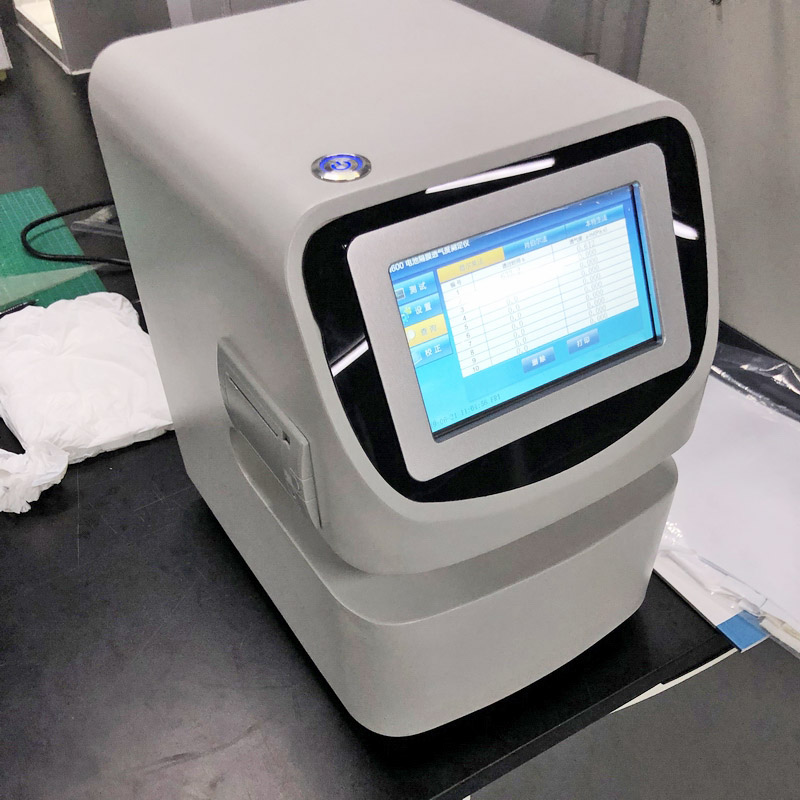

​YN-TQD03微电脑透气度测定仪是我司最新研发的一款式通用型全自动​材料透气度测试仪,采用新的技术,​将葛尔莱法、肖伯尔法、本特生法三种测试方法集于一机以满足不同用户的测试需求。常用于烟草行业用纸(如卷烟纸、接装纸、条纹纸等)、电池隔膜、薄膜包装纸张等材料,​​其性能达到国际标准,是市面上先进的​纸张材料透气性能测试仪器。

肖伯尔法:恒定压差1.00 kPa±0.01kPa,通过测试容积来测定透过试样的气流量;
葛尔莱法:恒定压差1.23kpa下,测定通过100ml气体所用的时间
​本特生法:恒定压差1.47kPa下,夹紧5s后记录通过测试面的气流量


工作原理


利用压差法的原理设计,将预先处理好的试样放在上下测量面间,在试样两侧形成一个恒定的压差,气体在压差的作用下,由高压侧透过试样向低压侧流动,根据流过试样的面积、压差和流量,计算出试样的透气度。


依据标准


GB/T 458、GB/T 36363、ISO5636/2、QB/T1667、GB/T22819 、GB/T23227、IS2965、YC/T172 、GB/T12655、SJ_T 10171

产品特点


•   本仪器由一台单片微机控制,全自动测试方式;

​​•   将葛尔莱法、肖伯尔法、本特生法三种测试方法集于一机,供用户自由选择测试模式,满足不同用户的测试需求

•   仪器压差在0-3KPa范围可调,精度达0.01kPa,完全满足三种方法的测试压差要求
•   仪器超大测试容积1L,完全满足三种方法体积要求
•   通过加面罩方式实现测试面积10.0cm2与6.42cm2的自由转换
•   仪器自带温湿度传感器实时监控测试腔的温湿度
•   仪器密封性良好,漏气量不超过1.0ml/h
•   仪器自带显示屏和上位机软件,既可脱机操作又可连电脑同步测试

技术参数


1、测试范围:0.01-2.5um/(Pa.s)
2、透过速率:0.01-120ml/min(其他范围可选)
3、分辨率:0.001um/(Pa.s)
4、压差:范围:0-3KPa,精度:±0.01kPa(其他范围可选)
5、有效压差:
  ​葛尔莱法:1.23kpa±0.01kPa
  肖伯尔法:1.00 kPa±0.01kPa或2.50±0.01kPa(气流量小于0.13ml/L)
  本特生法:1.47kPa±0.02kPa
6、测试时间:10-6000.0s
7、样品尺寸:

  葛尔莱法:50mm×50mm有效面积:6.42cm2

  肖伯尔法:60mm×100mm有效面积:10.0±0.2cm2
    ​本特生法:50mm×50mm有效面积:10.0±0.2cm2
8、样品温湿处理:
9、A. 预处理:<40℃,10-35%RH的大气条件,静置24h
     B. 前后间隔1h称重之差不大于总质量的0.25%,试样平衡
10、仪器尺寸:L×W×H: 500mm×400mm×300mm
11、电 源功率:220V,50Hz、100w
12、重量:约30kg


适用范围


卷烟纸:直罗纹卷烟纸、横罗纹卷烟纸、防伪卷烟纸透气度测定​​

绝缘纸:变压器绝缘纸板、青壳纸、电缆纸等透气度测定

包装纸:牛皮纸、纸袋纸、玻璃纸、防潮纸、食品包装纸、石蜡纸透气度测定

纤维纸:卷绕纸、浸渍纸、层压板、电容器纸、电缆纸、高温纤维纸透气度测定

滤纸:工业滤布(滤纸)、定性滤纸、定量滤纸透气度测定

薄膜:电池隔膜、PET薄膜、光学薄膜、复合薄膜、超导薄膜、电机膜透气度测定

织物:用纺织品、面料、针织物、机织物(包括紧密涂层织物)透气度测定

无纺布:医疗、卫生用无纺布、工业用无纺布透气度测定

其它:玻璃纤维纸等新型复合材料透气度测定

​​​
