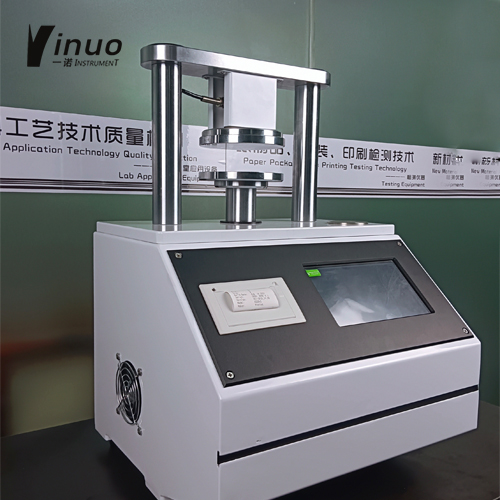

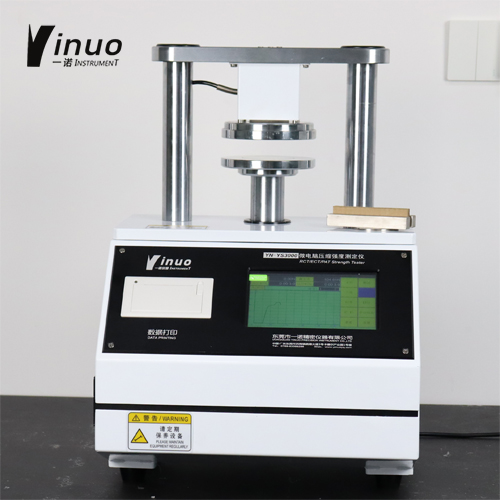

YN-YS3000 微电脑环压强度测定仪
上一个:YN-HDY04 微电脑厚度测定仪|新款 下一个:YN-RCT-A 环压专用取样器
详情介绍

  YN-YS3000 微电脑环压强度测定仪是用来测定原纸的环压强度(RCT),瓦楞纸板的边压强度(ECT),粘合强度(PAT),单瓦楞纸板平压强度(FCT)以及瓦楞原纸的CMT和CCT的检测仪器,是造纸企业、纸板生产企业、纸箱生产企业、纸箱使用以及质量监督部门理想的辅助试验工具。

  本仪器为机电一体化结构,采用现代机械设计理念和微机处理技术进行精心合理的设计。仪器具有数据转换、调节、记忆、压力曲线实时显示、数据打印等功能。具有强大的数据处理功能,可直接得出各项数据的统计结果,并且能自动复位,操作方便,容易调节,性能稳定。


工作原理


把原纸沿横幅方向切取一定尺寸的试样围成环形并对其施加压力,所测得试样的抗压强度的大小就是原纸的环压强度,环压强度由试样长度和最大压缩力计算而得。


依据标准


边压: GB/T 6546 ISO3037;环压 : GB/T 2679.8ISO 12192TAPPI T822;粘合 : GB/T 6548

平压 : GB/T 2679.6ISO 3035TAPPI T825CMT : ISO 7263TAPPI T809CCT : TAPPI T843


产品特点

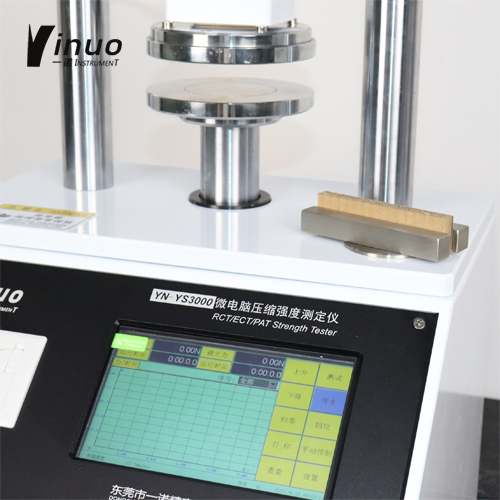

•   ​7in大屏幕彩色触摸屏,带曲线显示,中英文双语言自由切换;

•   ​高精度测力传感器,出厂准确误差控制在<0.3%

•   ​内置空气循环散热装置,改善长时间操作设备故障;

•   ​采用精密滚珠丝杆传动,铝合金面板,保证仪器经久耐用;

•   ​精确导向压板保证非常高的横向刚度,确保了测试结果的可重复性;

•   ​采用上、下限位保护装置,过载保护,测试完成后自动回位,自动判断压溃力并自动保存测试数据;


技术参数

1、测量范围:0~3000N

2、 :≤±1%

3、试验力测试范围:0.4%100%FS

4、压缩量范围:1~80mm

5、力量精度:≤±1%

6、力值分辨率:0.01N

7、变形量分辨率:≤0.1mm

8、压板平行度:≤0.05mm

9、测试速度:12.5±1mm/min

10、横向压力承载:71*21mm/10000N

11、纵向压力承载:R=20.5mm/2/10000N

12、轴心偏离保护:黄铜座套/不锈钢淬火升降轴

13、系统电源:固态电源

14、测试功能:边压、环压、粘合、平压、微小抗压

15、人机界面:7inch触摸屏,带曲线,带数据处理功能,选配R45J电脑连接软件

16、打印输出:模块式一体热敏打印机

17、外形尺寸:420m×420cm×520mm

18、    :45kg


环压专用取样器+环压中心盘

1、试样尺寸:152*12.7mm

2、两长边平行度:≤0.015mm

3、取样厚度:(0.05~1.2)mm

4、外形尺寸:About480*150*620mm

5、    :20kg

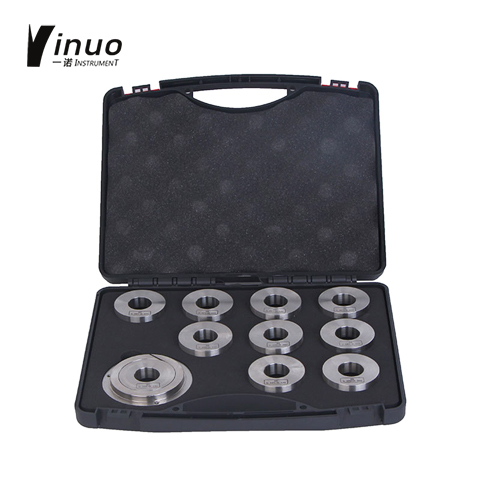

环压中心试验盘0.1~1mm13组尺寸、1个母盘,新标准尺寸)

1尺寸/重量270*330*9mm/2kg


产品配置


标准配置主机、边压导块、热敏打印纸、电源线、说明书、合格证、保修卡

选配件环压专用取样器、环压中心盘、专业软件、通信电缆

适用范围


环压测试(RCT):    环压取样器+中心盘:  适用于瓦楞原纸、纱管纸及包装印刷等纸张环压强度测试

边压测试(ECT):    边压取样器+导块:  适用于瓦楞纸箱、箱板纸、瓦楞纸纤维板等材料边压强度测试

粘合测试(PAT) :   粘合取样器+夹具:  适用于瓦楞纸板A/B/C/E楞纸板的里纸面纸粘合强度测试

平压测试(FCT) :   适用于瓦楞纸、瓦楞纸板、纸管彩盒等平压测试

CMT/CCT:    原纸起楞夹具:  适用于原纸起楞后楞纸支撑强度测试

陶瓷珠:   适用于各种陶瓷珠、陶瓷、煤矿、铁渣块等耐压强度测试

/煤:   适用于煤矿、铁渣块等块状材料抗压强度测试

灯 芯:   适用于灯条、灯芯粒等晶体抗压强度测试


​​
