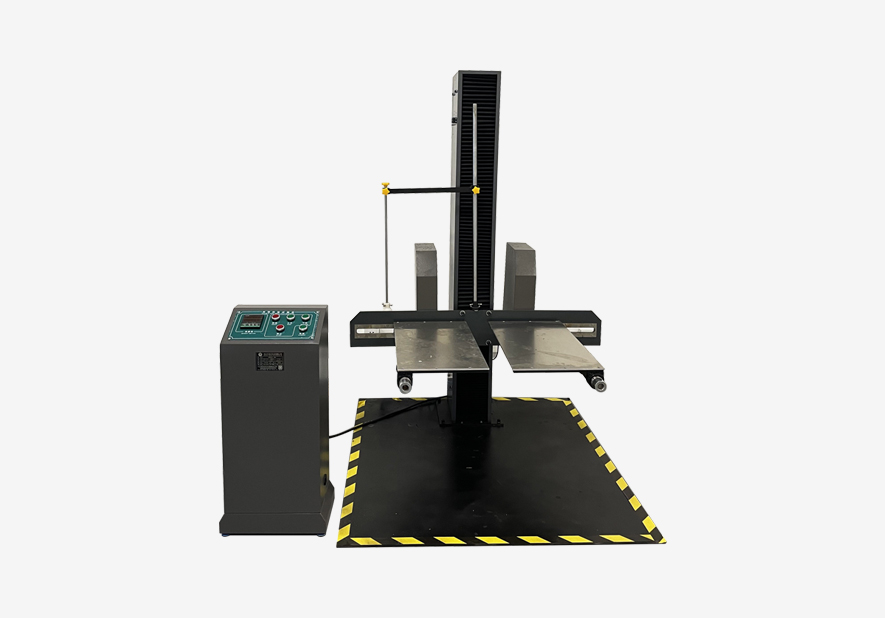

YN-DL-D1500S 纸箱跌落试验机(双翼)
上一个:YN-DL-D1500 纸箱跌落试验机(单翼) 下一个:YN-ZDY100 模拟汽车运输振动试验台
详情介绍

YN-DL-D1500S纸箱跌落试验机是模仿日常生活中纸箱包装件等产品跌落的情况来测定的,它能够完美再现产品从高空跌落时受到的伤害,主要用于检测纸箱软包装产品运输或搬运使用过程中突然跌落对产品保护的能力。本机采用光电控制,可设定七档跌落高度,也可自由选择跌落高度,跌落释放采用电磁控制,能使试样瞬间自由落下对包装容器进行之棱、角、平面进行跌落冲击试验,主要用来检测纸箱包装件和袋装物的保护质量,是纸箱生产企业和纸箱使用企业控制质量的检测工具。


自由跌落测试原理


提起试验样品至预定高度,然后使其按预定状态自由落下,与冲击台面相撞。

依据标准
GB4857.5 《运输包装件基本试验垂直冲击跌落试验方法》


产品特点


•   设备可对包装件的所有角、棱作自由跌落试验,配备数显高度显示仪及采用译码器还能进行高度跟踪,从而能快速、确地给出产品跌落高度,与预设跌落高度误差不超过不会超过2%。

•   采用单臂双柱结构,具有电动复位、电控跌落及电动升降装置,确保使用人员能够更方便的操作;独有的液压缓冲装置大大的提高了机器使用寿命、平稳性及安全性单臂设置,可方便地放置产品,跌落角度冲击面与底板平面角度误差不会大于5。

•   独有的液压缓冲装置大大的提高了机器使用寿命、平稳性及安全性。

•   加固机身设计,是目前市面上性能最稳定,最具使用价值的一台设备。


技术参数


1、跌落高度:400~1500mm 【七档可调】

2、承受重量:双翼60kg

3、高度精度:1mm

4、跌落误差:< 1°

5、跌落角误差:< 5°

6、跌落高度误差:±10mm

7、试件最大尺寸(mm):1000x800×1000

8、托盘尺寸:350×700mm ×2

9、测试空间:1000×650×(400~1500+被测试样高度)mm

10、冲击面板尺寸(mm):1400×1200×16(实心钢板)

11、马力:200W,手动调宽

12、高度调整:光电控制,电机传动

13、试验方式:棱、角、平面全方位跌落

14、外形尺寸:1200×1400×1850 mm

15、工作环境:温度(20±10°C,湿度<85%

16、  :380V  50Hz

17、  :约400kg


产品配置


标准配置:主机、控制台、说明书、合格证、保修卡

选配:纸箱检测设备


注意事项


1、仪器采用380V三箱电源,请安装师傅注意按指示接电源

2、试验前后保持机台清洁.

3、放置环境适合于常温至45℃以下且通风良好无腐蚀环境.

4、仪器不可用作测试带有挥发性﹑易碎易爆﹑腐蚀性气体发生的产品.

5、“紧急停止”钮是为预防操作失当来不及关闭所有控制操作键时,只须按下此钮即可切断所有控制键之电源,使仪器操作停止,待排除妥当及复原控制钮后再依箭头方向旋转,即可解除紧急停止状态,回复正常。


​适用范围
包装袋:适用于​纸袋、薄膜软包装袋​模拟自由跌落测试;

包装箱:适用于​纸箱包装件、塑料箱、木箱包装件​模拟自由跌落测试

运输件:适用于​电子零配件、家具家电、办公用品包装件​模拟自由跌落测试

易碎品:适用于​陶瓷灯饰等产品包装件模拟自由跌落测试

其它:适用于危包出口检测,企业产品出厂质量验证。



​​
