YN-NPY5600 微电脑耐破强度测定仪
上一个:YN-ECT 边压取样器 下一个:YN-YSC3000 微电脑粘合强度测定仪
详情介绍

YN-NPY5600微电脑耐破强度测定仪用于测定纸箱破裂强度的专用测试仪器,采用气动夹持夹持方式,利用胶膜顶破试样探测纸板的耐破强度,这种试验模拟纸箱被弹性胶膜片缓慢顶破时所需的延展力,用于瓦楞纸板纸箱耐破强度测试、重型包装箱耐破强度测试是造纸厂家、包装印刷行业、质检部门不可缺少的理想设备。

测试原理


将试样放置于弹性胶膜上,用试样夹夹紧,然后均匀地施加压力,使试样与胶膜一起自由凸起,直至试样破裂为止,试样耐破度是施加液压的最大值。

依据标准
GB/T 6545,GB/T 1057,GB/T10739,ISO 2759,TAPPI T810


产品特点


•   7in触摸屏带曲线显示,中英文双语言自由切换;

•   气动夹紧试样,胶膜顶破试样测试方式;

•   压盘为圆孔开口并处于测试轴线,数据稳定更精确;

•   自动夹持试样,测试过程消除测试人员的影响;

•   开放式结构,360度全视角可视观看测试全过程;

•   自带校准系统,带延迟加压控制,带退压延迟控制,测试完成后自动复位;

•   内置上、下限位保护装置,过载保护,空打或者超出保护量程都不会爆膜。

•   带双密封油路装置,整个油路系统达到高强高压密封,杜绝油路系统漏油提高寿命及稳定性。

•   强大的曲线剖析功能实时显示测试变化,瞬时力值、强度值、夹持力、最大值、最小值、平均值、耐破指数等数据。


​技术参数

1、测量范围150~5600kpa

2、准确度≤±0.5%

3、分辨率0.01kpa

4、变形量误差0.5mm

5、上下盘同心度0.25mm

6、胶膜凸盘压强

    10mm时,(170~220)kPa

    18mm时,(250~350)kPa

7、送油速度175±5ml/min

8、压力外径35mm±1mm

9、做功位移量53mm±2mm

10、驱动结构全钢链条驱动提高稳定性和寿命

11、变形监测弦长41mm三维半圆全视窗观测

12、压盘直径上压盘:(31.5±0.1)mm;下压盘:(31.5±0.1)mm

13、测量头控制智能控制泄压系统

14、系统电源固态电源

15、夹持定位360°自由定向定位测试头

16、定位面积65.313cm²

17、夹持力0~1000kpa (可调)

18、人机界面7inch触摸屏+按钮测试

19、打印输出模块式一体热敏打印机

20、尺寸420m×400cm×500mm

21、重量约45kg

22、工作环境温度(20±10)℃,湿度<85%


产品配置

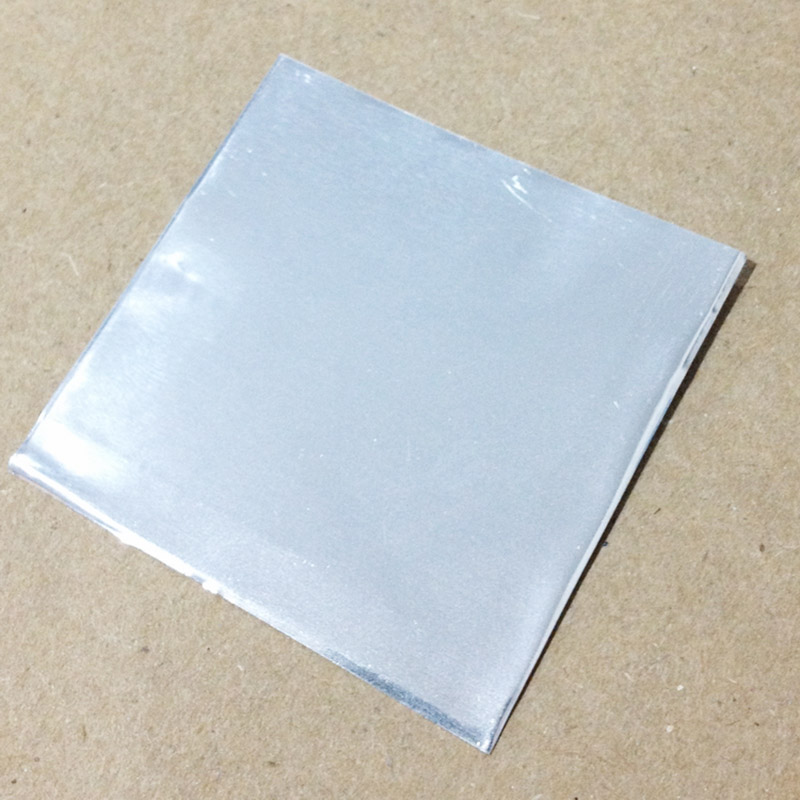

标准配置:主机、专用扳手、5%硅油、胶膜片、铝箔校准片、微型打印机、热敏打印纸、气管、电源线

选配:​专业软件、通信电缆,静音空气压缩机(套)


适用范围

包装纸箱:适用于包装制品的瓦楞纸箱、单层纸板箱、重型纸箱包装耐破强度测试

包装用纸板:适用于瓦楞纸板、箱纸板、白纸板耐破强度测试

硬纸板:适用于彩盒、高克重牛卡,灰纸板耐破强度测试

塑料板:适用于各种塑料板、中空板耐破强度测试

人造革:适用于各种人造革、皮革耐破强度测试

其它:适用于纤维布、棉布、丝绸等非纸质材料耐破强度测试


​​
