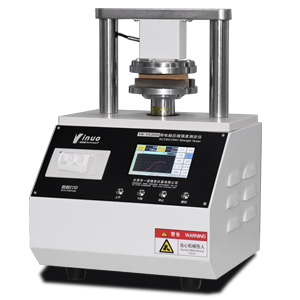

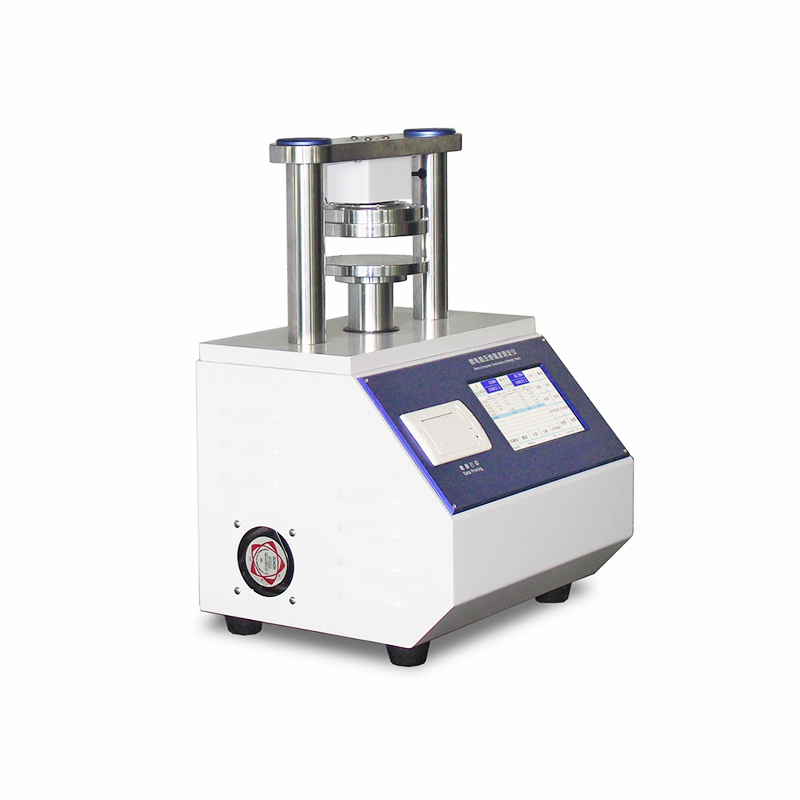

YN-YSB3000 微电脑边压强度测定仪
上一个:槽纹仪夹具 下一个:YN-ECT 边压取样器
详情介绍

​纸板边压强度测定仪用于测定瓦楞纸箱单边垂直抗压强度检测仪器试样的长度和宽度为标准尺寸,试样和导向必须是精确地平行以确保边压强度测试结果的平稳性和可重复性。试验机符合多种测试标准,除了瓦楞纸箱的边压强度测试(ECT)、纸板粘合力剥离强度测试(PAT)、小物件晶体的平压强度测试FCT),还可用于测量瓦纸外皮和瓦楞芯纸环压强度测试(RCT)、瓦楞芯原纸实验起楞后CCT和CMT测试。


测试原理


矩形的纸板试样置于压缩试验仪两压板之间,并使试样的瓦楞方向垂直于试验仪的两压板,然后对试样施加压力直至试样压溃为止测定纸板试样所能承受极限压力

依据标准


边压强度: GB/T 6546 ISO3037

环压强度 GB/T 2679.8 ISO 12192TAPPI T822

粘合强度 GB/T 6548

平压强度 ​ GB/T 2679.6、 ISO 3035TAPPI T825

CMT ​ ISO 7263 TAPPI T809

CCT ​ TAPPI T843;

产品特点


•   7in大屏幕彩色触摸屏,带曲线显示,中英文双语言自由切换;

•   高精度测力传感器,出厂准确误差控制在<0.3%;

•   内置空气循环散热装置,改善长时间操作设备故障;

•   采用精密滚珠丝杆传动,铝合金面板,保证仪器经久耐用;

•   精确导向压板保证非常高的横向刚度,确保了测试结果的可重复性;

•   采用上、下限位保护装置,过载保护,测试完成后自动回位,自动判断压溃力并自动保存测试数据;


技术参数


1、测量范围:0~3000N(可选配其他量程:5000N10000N

2、  :≤±1%

3、试验力测试范围:0.4%100%FS

4、压缩量范围:1~80mm

5、力量精度:≤±1%

6、力值分辨率:0.01N

7、变形量分辨率:≤0.1mm

8、压板平行度:≤0.05mm

9、测试速度:12.5±1mm/min

10、横向压力承载:71*21mm/10000N

11、纵向压力承载:R=20.5mm/2/10000N

12、轴心偏离保护:黄铜座套/不锈钢淬火升降轴

13、测试功能:边压、环压、粘合、平压、微型抗压

14、人机界面:7inch触摸屏,带数据处理功能,

15、  :R232电脑连接软件(选配)

16、打印输出:模块式一体热敏打印机

17、外形尺寸:420mm×400mm×500mm

18、  42kg


​边压取样器(ECT)-技术参数

1、边压试样:(100*25)mm

2、取样误差:±0.5mm

3、取样厚度:≤10mm

4、平行定位:进口线性滑轨

5、外形尺寸:350mm*350mm*90mm

6、重量:18kg


 粘合夹具(PAT)-技术参数

1、粘合夹具:A/B/C1/C2

2、夹具数量:3mmA/C楞);2mmB楞)

3、夹具数量:一个母盘,4个子盘

4、外形尺寸:230mm*45mm*180mm

5、重量: 2kg


适用范围

环压测试(RCT):选配环压取样器+中心盘;适用于瓦楞原纸、纱管纸及包装印刷等纸张环压强度测试

边压测试(ECT):选配边压取样器+导块;适用于瓦楞纸箱、箱板纸、瓦楞纸纤维板等材料边压强度测试

粘合测试(PAT):选配粘合取样器+夹具;适用于瓦楞纸板A/B/C/E楞纸板的里纸面纸粘合强度测试

平压测试(FCT):适用于瓦楞纸、瓦楞纸板、纸管彩盒等平压测试

CMT/CCT原纸起楞夹具:适用于原纸起楞后楞纸支撑强度测试

陶瓷珠强度测试:适用于各种陶瓷珠、陶瓷、煤矿、铁渣块等耐压强度测试

/强度测试:适用于煤矿、铁渣块等块状材料抗压强度测试

灯芯强度测试:适用于灯条、灯芯粒等晶体抗压强度测试


边压测试仪-产品配置


标准配置:主机、边压导块、微型打印机、热敏打印纸、电源线、说明书、合格证、保修卡

选配:边压专用取样器、粘合夹具、专业软件、通信电缆
