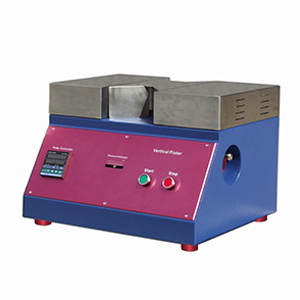

YN-CWY01瓦楞原纸槽纹仪是瓦楞芯纸进行瓦楞芯平压(CMT)和瓦楞芯竖压(CCT)测试时波形试样的起楞工具,配合微电脑压缩强度测试仪测定瓦楞芯纸的平压强度和竖压强度,适用于造纸厂、科研院校和质检部门。
依据标准
产品特点
• 高精度温度控制仪准确调温,带温度自动补偿模式的PID控制方式;
• 响应速度快,稳态精度高;
• 数字式显示实际温度及设定温度,带超温保护装置,断电后能自动记忆;
• 精加工铜制起楞齿轮,热容大,传热好且耐磨,自动化瓦楞原纸起楞方式;
1、工作转速:4.5r/min,误差不应超过士0.5r/min
2、温度显示分辨率:1°C
3、温度测量精度:0.5级±1字
4、工作温度可调范围:室温~200°C,响应速度快,稳态精度高
5、工作压力可调范围:(4~108)N,设定的工作压力应与槽纹轮实际工作压力一致,误差不应超过土10%
6、标准工作温度:175°C,177°C时实际误差不应该超过8°C
7、温度安全:带超温保护装置,工作时间超过2小时后外壳温度不超过50°C.
8、发热机制:电热板热态绝缘电阻值应大于5M Ω
9、实时监测窗口:155×338mm,可以随时打开监测实时工作状态
10、环境温度:20士10℃,无震动、无易燃、易腐蚀性气体
11、标配齿型:A型齿
12、槽纹轮外径:228.5士0.5mm
13、槽纹轮厚度:16 士 1 mm
14、齿 数:84个
15、齿顶圆弧半径:R l.5 士 0.1mm
16、齿谷圆弧半径:R 2.0 士 0.1mm
17、全齿高度:4.75 士 0.05 mm
18、电 源:AC220V,50Hz
19、外形尺寸:520×450×380mm
20、重量:53kg
瓦楞芯纸实验室楞型起楞
