用途(Application):
|

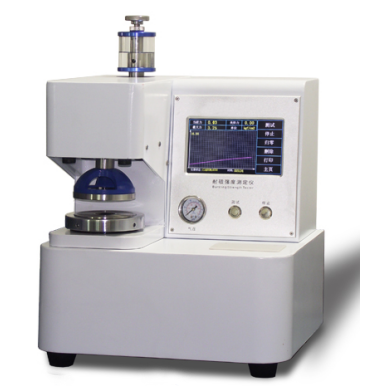

YN-NPY5600 微电脑耐破强度测试仪是我司根据国标GB/T 1539和ISO 2759设计开发的一款新型纸箱耐破度测定仪,该仪器为缪纶(Mullen)式仪器。适用于耐破度在350kPa~5500kPa的所有纸板(包括瓦楞纸板和硬纸板)。 耐破度是指在试验条件下,瓦楞纸板在单位面积上所能承受的垂直于试样表面的均匀增加的最大压力。耐破度是衡量纸箱质量的一个重要项目,体现出纸箱在流通过程中搬运、装卸、撞击、撕扯力量的承受能力。
|
执行标准(Standard): |
GB/T 1539、GB/T 6545、QB/T 1057、ISO 2759、TAPPI T810
|
技术参数(Parameter):
|
1.测量范围:150~5600kpa 2.准确度:≤±0.5% 3.分辨率:0.01kpa 4.变形量误差:≤1mm 5.上下盘同心度:≤0.25mm 6.胶膜凸盘压强:10mm时,(170~220)kPa;18mm时,(250~350)kPa 7.送油速度:175±5ml/min 8.压力外径:35mm±1mm 9.做功位移量:53mm±2mm 10.压盘直径:上盘直径:(31.5±0.5)mm ;下盘直径:(31.5±0.5)mm 11.变形监测:弦长41mm三维半圆全视窗观测窗口 12.测试控制:带延迟加压控制,带退压延迟控制 13.驱动结构:全钢链条驱动,防止压缩量偏差提高检测稳定性和寿命 14.油杯系统:高强高压油路密封系统,带双密封旋钮,25mm高压30不锈钢油管 15.电路板芯片保护:自带水汽过滤装置,保护电路装置的稳定 16.电源保块装置:抗干扰,防止电磁场不稳定保证测试数据准确性和可靠性 17.校准系统:自带校准系统,自带手动加压退压控制系统 18.测试头材质:油缸部、上夹持和下夹持部分都是304不锈钢 19.人机界面:7in触摸屏显示,带曲线显示 20.夹持力:大于 690kpa (可调) 21.单位转换:Kg/cm2、kpa、lbf/in2 22.打印输出:模块式一体热敏打印机 23.外形尺寸:400mm×400mm×500mm 24.重量:45KG
|
应用范围(Application scope):
|
基础应用 | 纸箱 | 各种纸箱、彩盒等 |
---|
纸 | 各种纸张、纸板、复合纸板、白卡纸、灰板纸等 | 扩展应用 | 金属片、硅片 | 硅片、箔片、铜箔各种金属片等 |
---|
瓦楞纸板 | 瓦楞纸板的、牛皮纸、彩盒 | 纺织材料 | 各类纺织材料如编织织物、针织物、涂层织物等 | 非织造布 | 各类非织造布如尿不湿、卫生巾、医用口罩等 | 其它材料 | 固体电绝缘材料、胶黏带、土工合成材料、橡胶等 |
|
纸张耐破度仪特点
|
1.全电脑控制技术,自动化程序高,操作方便安全可靠; 2.全自动测量,智能判断功能,显示试样的真实力值; 3.带延迟加压控制,带退压延迟控制,防夹手。 4.7in触摸屏带曲线显示,中英文双语言自由切换 5.自带双密封油路装置,整个油路系统达到高强高压密封,杜绝油路系统漏油提高寿命及稳定性。 6.采用上、下限位保护装置,过载保护,空打或者超出保护量程都不会爆膜。 7.气源过滤:自带气源水汽过滤装置,水汽分离,防止气缸积水、气压过低,损坏设备。 8.主板采用工业型一体主板,具有良好的防磁场干扰以及芯片保护功能,抗干扰稳定性强。 9.自带校准系统,可通过手动加压退压控制系统校准专用定位块校准也有利于第三方校准以及自校。 10.上夹持压盘、下夹持压盘以及气缸接触部分均采用304不锈钢材料,杜绝电镀生锈的现象。 11.强大的力值曲线剖析功能实时显示测试变化曲线、瞬时力值、强度值、夹持力、最大值、最小值、平均值、指数值等统计数据,通过曲线能清楚的判断是单层逐步破裂或多层一起破裂。 12.测试完成后自动复位,可直接进行下次测试。 13.高速微型打印机,打印高速,使用方便,故障低
|
