用途（Application）：
|

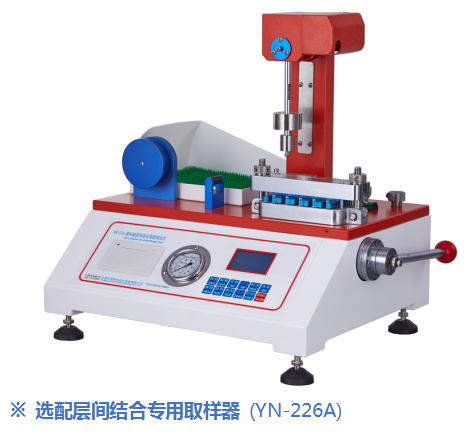

YN-IBTF微电脑层间结合强度测定仪（层间剥离强度测定仪）用于检测纸张和纸板层间结合强度（纸张层与层之间、纸张内结合）的检测仪器，该层间结合强度可以同时用于检测纸张复合材料、薄膜复合材料等等片状材料的内结合强度。
该仪器采用Scott型内结合强度检测方法，其检测原理为：双面胶-试样-双面胶的组合形成一个夹层结构，该夹层被压在一个金属平砧和一个铝块之间。用摆锤撞击铝块上部的内表面，使铝块翻转，并在Z向破坏试样。通过测定摆动的最高位置来计算试样被破坏过程中吸收的能量，以J/m2表示。
|
| 执行标准（Standard）： |
GB/T 26203、ASTM T569 pm-00
|
技术参数（Parameter）：
|
1.取样尺寸与数量：25.4mm×128mm；5组试样
2.试样尺寸： 25.4mm×25.4mm
3.最大取样厚度：1.2mm
4.常用试样压力：(690±21)kpa 或(1034±34)kpa,
5.试样夹持力： 0~400N（可调）
6.试样压强范围：0~65kg/cm²（0~950psi）
7.一级施压面积：12.72cm²
8.试样座平行定位：R=0.4×10
9.压力力臂比：231.08：0.8
10.释放方式：全自动释放
11.冲击角度：标准冲击能量释放角度 90°
12.分辨率：数据采集分辨能力 0.001lbf/in²，5000脉冲高精编码器
13.双面胶对不锈钢粘力大于：486N/m
14.测量范围 ：A档：（0~500）J/M2；B档：（500~1000）J/M2
15.C档：（1000~1500）J/M2
16.自我核准：专用5级校准工具套装（另配）
17.示值误差： A档：±1J/M2；B档：±2J/M2
18.单位： J/M2 、lbf/in² interchange
19.人机界面：3.2in液晶显示，实时显示测试数据
20.软件：可选择电脑连接软件，办公文件处理文档、终端A4打印
21.打印输出：模块式一体热敏打印机
22.外形尺寸：500m×400cm×650mm
23.重量： 70KG
|
应用范围（Application scope）：
|
| 基础应用 | 纱管纸 | 纸管纸、纱管纸、牛皮纸等层间剥离测定 |
|---|
| 灰纸板 | 各种灰纸板、纸板、复合纸板等 | | 扩展应用 | 牛卡 | 牛卡纸 |
|---|
| 白卡 | 白卡、白板纸等 | | 包装 | 彩盒 | | 烟盒 | 烟盒 | | 其它材料 | 卷烟纸、木材等 |
|

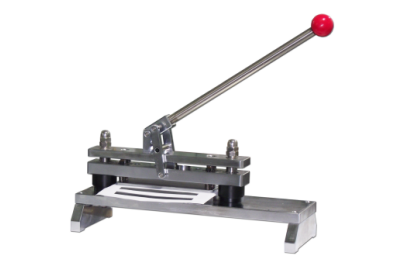

层间结合测定仪专用取样器（YN-226A）
|
取样尺寸：25.4mm*130mm
两长边平行度：≤0.015mm
取样厚度：(0.05~1.5)mm
外形尺寸：About 580*150*620mm
重量 ：15kg
|
